ÇEKVALF

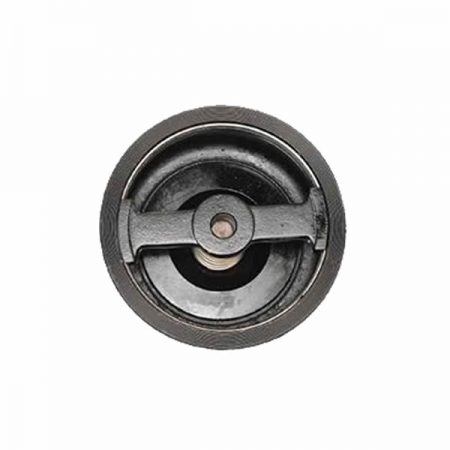

PİK DÖKÜM ÇEKVAL
Ürün Özellikleri
Gövde GG-25 PİK DÖKÜM
Disk GG-25 PİK DÖKÜM
Yay Paslanmaz Çelik
Çalışma Sıcaklığı 250⁰C
Çalışma Basıncı PN16
Anma Çapı
- DN 125, 400
- DN 150, 610,00
- DN 200, 930,00

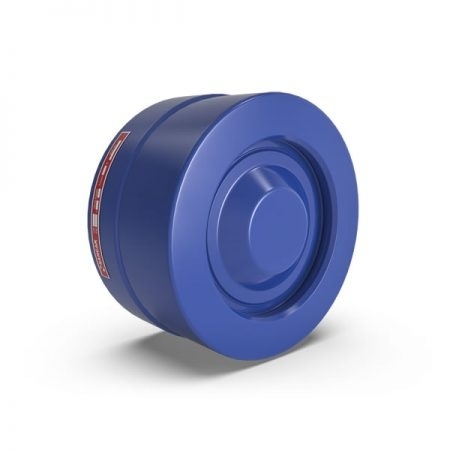

DİSKO ÇEKVALF KARBON ÇELİK
Standart Malzemeler
Housing GG 25
Valve GG 25
Closing Spring Stainless Steel
Spring Holder GG 25

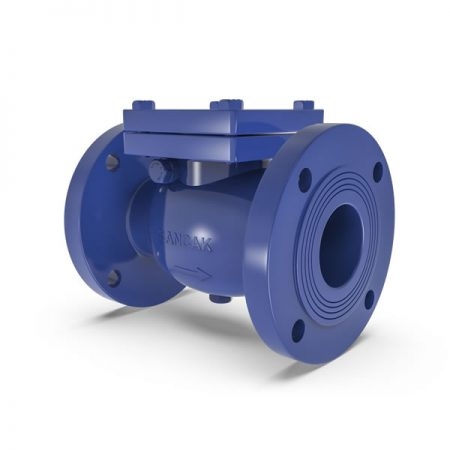

DÖKÜM FLANŞLI ÇALPARA
Uygulama Alanları
Sıcak ve soğuk su hatları,
Asit ve alkalin özelliği bulunmayan akışkanlar,
Kimyasal akışkanlar
Anma Çapı
- Gövde GG 25
- Kapak GG 25
- Klape GG 25
- Mil Paslanmaz Çelik
- Sit Prinç, Paslanmaz Çelik, Bronz
- Conta NBR, EPDM

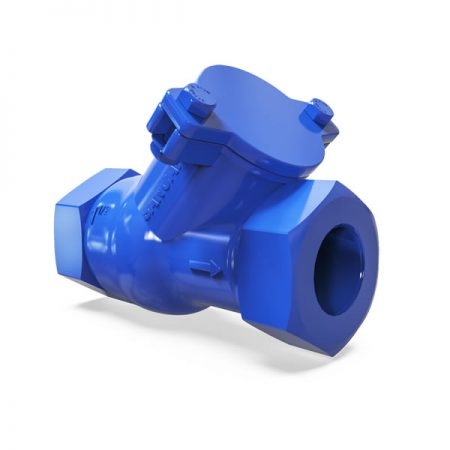

TOPLU ÇEKVALF
Standart Malzemeler
Gövde Pik Döküm,
Top Sertleştirilmiş Epoxy Reçine,
Bakım Kapağı Pik Döküm,
O-Ring EPDM Kauçuk
Toplu Çekvalf Dişli - Anma Çapı
- 1 1/4” 110,00
- 1 1/2” 150,00
- 2” 165,00
- 2 1/2” 230,00
Toplu Çekvalf Flanşlı - Anma Çapı
- DN 50 425,00
- DN 65 535,00
- DN 80 595,00
- DN 100 765,00
- DN 125 1.170,00
- DN 150 1.490,00
- DN 200 2.335,00
- DN 250 4.250,00

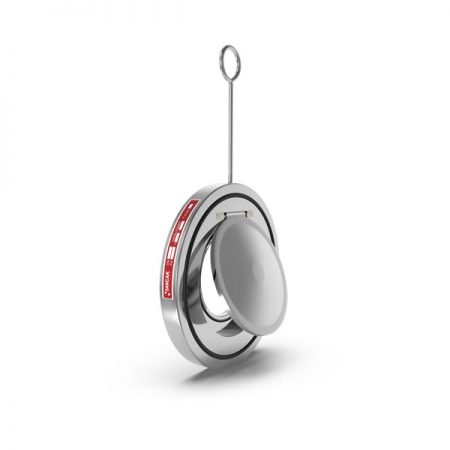

WAFER ÇALPARA ÇEKVALF
Standart Malzemeler
Gövde Karbon Çelik,
O-Ring EPDM Kauçuk,
Klape Karbon Çelik,
Pul Karbon Çelik,
Civata Karbon Çelik,
O-Ring EPDM Kauçuk,
Kanca Karbon Çelik
Bağlantı Çapı Ölçüler
| DN | İnç | ØD | Ød | b |
| 40 | 1 1/2" | 38 | 22 | 14 |
| 50 | 2" | 48 | 32 | 14 |
| 65 | 2 1/2″ | 63 | 40 | 14 |
| 80 | 3" | 74 | 54 | 14 |
| 100 | 4" | 90 | 70 | 18 |
| 125 | 5″ | 117 | 92 | 18 |
| 150 | 6″ | 140 | 114 | 20 |
| 200 | 8″ | 180 | 154 | 22 |
| 250 | 10″ | 328 | 200 | 26 |
| 300 | 12″ | 384 | 235 | 28 |

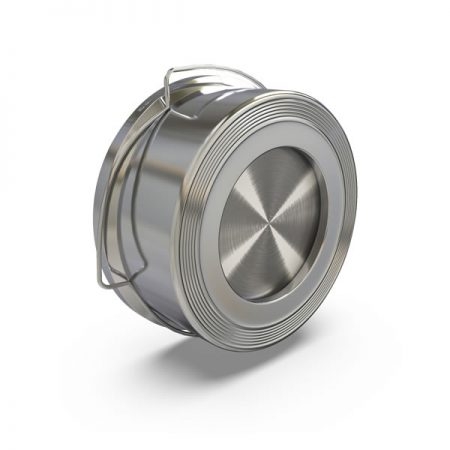

PASLANMAZ DİSKO ÇEKVALF
Standart Malzemeler
Gövde Paslanmaz Çelik
Klape Paslanmaz Çelik
Kapama Yayı Paslanmaz Çelik
Yay Tutucu Paslanmaz Çelik
Merkezleme Halkası Paslanmaz Çelik
Bağlantı Çapı Ölçüler
| DN | İnç | ØD | H |
| 20 | 3/4" | 47 | 19 |
| 25 | 1" | 56 | 21 |
| 32 | 1 1/4" | 72 | 28 |
| 40 | 1 1/2″ | 82 | 32 |
| 50 | 2″ | 95 | 39 |
| 65 | 2 1/2″ | 115 | 46 |
| 80 | 3″ | 132 | 50 |
| 100 | 4″ | 152 | 60 |

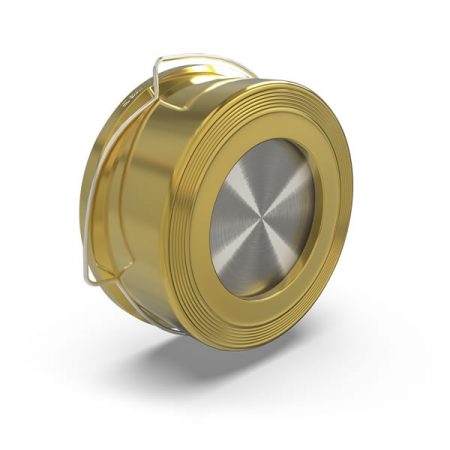

PRİNÇ DİSKO ÇEKVALF
Standart Malzemeler
Gövde MS58 Prinç
Klape Paslanmaz Çelik
Kapama Yayı Paslanmaz Çelik
Yay Tutucu Paslanmaz Çelik
Merkezleme Halkası Paslanmaz Çelik
Bağlantı Çapı Ölçüler
| DN | İnç | ØD | H |
| 15 | 1/2″ | 41 | 16 |
| 20 | 3/4" | 47 | 19 |
| 25 | 1" | 56 | 21 |
| 32 | 1 1/4" | 72 | 28 |
| 40 | 1 1/2″ | 82 | 32 |
| 50 | 2″ | 95 | 39 |
| 65 | 2 1/2″ | 115 | 46 |
| 80 | 3″ | 132 | 50 |
| 100 | 4″ | 152 | 60 |
